Können Graphenblätter Elektrizität wie Metalle leiten?

Graphen, eine einzelne Schicht aus Kohlenstoffatomen, die in einem zweidimensionalen Wabengitter angeordnet sind, hat Wissenschaftler und Ingenieure seit seiner Entdeckung im Jahr 2004 in ihren Bann gezogen. Dieses bemerkenswerte Material wird aufgrund seiner außergewöhnlichen Eigenschaften, darunter Festigkeit, Flexibilität und elektrische Leitfähigkeit, oft als "Wundermaterial" bezeichnet. Im Bereich der Materialwissenschaft ist die elektrische Leitfähigkeit eine entscheidende Eigenschaft, die über die Eignung eines Materials für Anwendungen in der Elektronik, der Energiespeicherung und darüber hinaus entscheidet. Metalle wie Kupfer und Silber waren lange Zeit der Goldstandard für leitfähige Materialien, aber das Aufkommen von Graphen wirft eine interessante Frage auf: Kann es Elektrizität genauso gut leiten wie Metalle? In diesem Artikel werden wir die elektrische Leitfähigkeit von Graphen untersuchen und es mit herkömmlichen Metallen vergleichen, wobei wir uns auf die Gemeinsamkeiten und Unterschiede konzentrieren werden.

Unter Zentrum für HochleistungskeramikWir sind spezialisiert auf hochwertige Produkte aus Graphitmaterial mit verschiedenen Formen und Spezifikationen, die eine optimale Leistung für industrielle und wissenschaftliche Anwendungen gewährleisten.

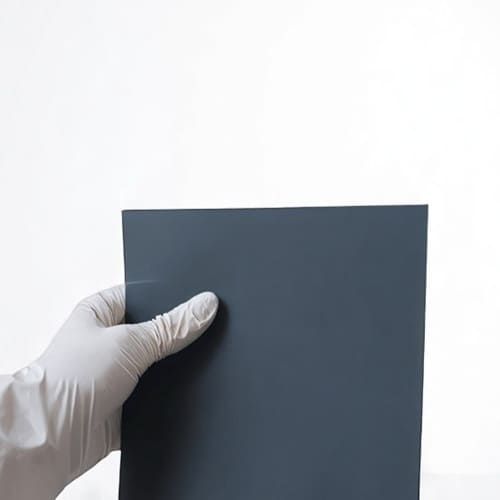

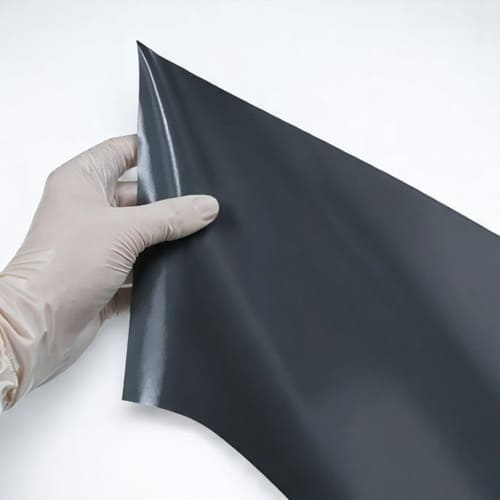

Was ist die Graphenfolie?

A Graphen-Blatt ist eine einzelne Schicht von Kohlenstoffatomen, die in einem zweidimensionalen (2D) Wabengitter angeordnet sind. Es ist die grundlegende Struktureinheit von Graphit (das in Bleistiften verwendet wird), aber isoliert als ultradünnes, transparentes und hochleitfähiges Material.

Wichtige Eigenschaften von Graphenblättern:

• Atomare Dicke: Nur ein Atom dick (~0,34 nm) und damit das erste 2D-Material der Welt.
• Außergewöhnliche Stärke: ~200x stärker als Stahl nach Gewicht.
• Hohe elektrische Leitfähigkeit: Die Elektronen bewegen sich schneller als in Silizium oder Kupfer.
• Wärmeleiter: Besser als Diamanten oder Metalle.
• Flexibel und transparent: Potenzial für biegsame Elektronik und Displays.

Anwendungen:

• Elektronik (schnellere Transistoren, flexible Schaltungen)
• Energie (Batterien, Superkondensatoren)
• Sensoren (Biomedizin, Umwelt)
• Verbundwerkstoffe (stärkere, leichtere Materialien)

Im Vergleich zu anderen Schlüsselmaterialien:

Graphen übertrifft viele herkömmliche Materialien in Bezug auf Festigkeit, Leitfähigkeit und thermische Eigenschaften. Unten finden Sie einen Vergleich mit Metallen, Silizium und Kohlenstoff-Nanoröhren:

Eigentum	Graphen	Kupfer (Metall)	Silizium (Halbleiter)	Kohlenstoff-Nanoröhrchen (CNTs)
Dicke	0,34 nm (Monolage)	Schüttgut	Schüttgut	1D-Röhre (1-2 nm Durchmesser)
Zugfestigkeit	130 GPa	0,2 GPa	~1 GPa	50-150 GPa
Elektrische Leitfähigkeit	~10^6 S/cm	5,9×10^5 S/cm	Hängt vom Doping ab	10^4-10^6 S/cm
Wärmeleitfähigkeit	~5000 W/mK	400 W/mK	150 W/mK	3000-6000 W/mK
Gewicht	Ultraleicht	Schwer	Mäßig	Leichtgewicht
Flexibilität	Hohe Flexibilität	Starre	Spröde	Flexibel

Suche nach Graphitprodukte von höchster Qualität? Entdecken Sie die Auswahl von China Ceramic Manufacturer.

Wie sieht es mit der elektrischen Leitfähigkeit der Graphenfolie aus?

Wie Graphen Elektrizität leiten kann?

Graphen leitet Elektrizität, indem es frei beweglichen Elektronen erlaubt, leicht durch sein Gitter zu fließen. Im Gegensatz zu Metallen, bei denen die Elektronen durch die atomare Struktur und Verunreinigungen gestreut werden, ermöglicht die Struktur von Graphen den Elektronen, sich mit minimalem Widerstand zu bewegen. Der fehlende Widerstand in Graphen ist auf seine wabenartige Gitterstruktur zurückzuführen, die den Elektronen einen ungehinderten Weg bietet.

Wichtige Leitfähigkeitsmetriken

Eigentum	Graphen	Kupfer (zum Vergleich)
Elektrische Leitfähigkeit	~10⁶ S/cm (Monolayer)	5,9×10⁵ S/cm
Mobilität der Elektronen	200.000 cm²/(V-s) (theoretisch, unverfälscht)	30-50 cm²/(V-s)
Blechwiderstand	~30 Ω/sq (ideale Monolage)	~0,17 Ω/sq (Masse)
Aktuelle Dichte	~10⁸ A/cm² (vs. 10⁶ A/cm² in Cu)	Begrenzt durch Elektromigration

Warum ist Graphen so leitfähig?

Das 2D-Wabengitter von Graphen ermöglicht es den Elektronen, sich wie masselose Teilchen mit minimaler Streuung zu bewegen und erreicht eine Elektronenmobilität von bis zu 200.000 cm²/(V-s) - 100-mal schneller als Silizium. Seine Null-Bandlücke und die lineare Energie-Impuls-Beziehung ermöglichen einen nahezu ballistischen Transport, während seine Ein-Atom-Dicke den Widerstand außerhalb der Ebene eliminiert, was es ideal für Hochgeschwindigkeitselektronik und transparente Leiter macht.

• Null-Bandlücke: Elektronen verhalten sich wie masselose Teilchen ("Dirac-Fermionen"), die einen nahezu ballistischen Transport ermöglichen.
• Hohe Elektronenbeweglichkeit: Die Elektronen bewegen sich 100-mal schneller als in Silizium.
• 2D-Struktur: Keine Streuung außerhalb der Ebene, was den Widerstand reduziert.

Vergleich mit anderen leitfähigen Materialien

Material	Leitfähigkeit (S/cm)	Vorteil gegenüber Graphen
Graphen	10⁶	Höchste Mobilität, flexibel, transparent
Kupfer	5.9×10⁵	Günstigere, ausgereifte Fertigung
Kohlenstoff-Nanoröhrchen	10⁴-10⁶	Abstimmbare Bandlücke, aber schwieriger auszurichten
Silber-Nanodrähte	~10⁶	Besser für dehnbare Elektronik

Erkunden Sie unsere optimierten Graphitprodukte.

Vergleich der elektrischen Leitfähigkeit von Graphenplatten mit Metallen

Elektrische Leitfähigkeit von Metallen

Metalle wie Kupfer, Silber und Gold sind für ihre hervorragende elektrische Leitfähigkeit bekannt. Dies ist auf ihre atomare Struktur zurückzuführen, bei der sich die Elektronen in den äußersten Energieniveaus (dem so genannten Leitungsband) der Atome frei bewegen können. Die Bewegung dieser Elektronen kann jedoch durch Defekte, Verunreinigungen und Temperatur behindert werden.

1. Mechanismus der Leitfähigkeit

• Freie Elektronen: Die Valenzelektronen lösen sich von den Atomen und bilden eine bewegliche Wolke.
• Geringer Widerstand: Die Streuung der Elektronen ist minimal (im Vergleich zu Halbleitern/Isolatoren).
• Temperaturabhängigkeit: Leitfähigkeit vermindert bei Erwärmung (aufgrund verstärkter Phononenstreuung).

2. Leitfähigkeitsranglisten der gängigen Metalle

Metall	Leitfähigkeit (S/m bei 20°C)	Spezifischer Widerstand (Ω-m)	Elektronenbeweglichkeit (cm²/(V-s))
Silber	6.30 × 10⁷	1.59 × 10-⁸	50-60
Kupfer	5.96 × 10⁷	1.68 × 10-⁸	30-50
Gold	4.52 × 10⁷	2.21 × 10-⁸	30-40
Aluminium	3.77 × 10⁷	2.65 × 10-⁸	10-15
Eisen	1.00 × 10⁷	1.00 × 10-⁷	~5

Elektrische Leitfähigkeit: Graphen Bleche vs. Metalle

Graphen übertrifft die meisten Metalle in Elektronenbeweglichkeit und StrombelastbarkeitAllerdings ist die Leitfähigkeit des Materials mit der von Kupfer vergleichbar. Hier ist ein direkter Vergleich:

Eigentum	Graphen (Monolage)	Kupfer (Metall)	Silber (Metall)
Elektrische Leitfähigkeit	~10⁶ S/cm (theoretisch)	5,9×10⁵ S/cm	6,3×10⁵ S/cm
Mobilität der Elektronen	200.000 cm²/(V-s)	30-50 cm²/(V-s)	50-60 cm²/(V-s)
Aktuelle Dichte	10⁸ A/cm² (keine Aufschlüsselung)	~10⁶ A/cm² (begrenzt durch Elektromigration)	Ähnlich wie Cu
Dicke	0,34 nm (atomar dünn)	Schüttgut	Schüttgut
Transparenz	~97,7% (sichtbares Licht)	Undurchsichtig	Undurchsichtig

Warum sind Metalle weniger leitfähig als Graphen?

• Streuung: Die Elektronen stoßen mit Gitterschwingungen (Phononen) und Verunreinigungen zusammen.
• 3D-Masse: Im Gegensatz zum ballistischen 2D-Transport von Graphen findet eine Streuung außerhalb der Ebene statt.
• Mobilität: Metalle haben eine 10-100fach geringere Elektronenbeweglichkeit als Graphen.

Hauptunterschiede zwischen Graphenplatten und Metallen:

✅ Elektronengeschwindigkeit:

• Die Elektronen von Graphen bewegen sich ballistisch (wie Photonen) mit minimaler Streuung, was ultraschnelle Elektronik ermöglicht.
• Metalle verlieren Energie durch Phononschwingungen (Widerstandserwärmung).

✅ Dicke Wirkungsgrad:

• A einzelne Graphenschicht entspricht der Volumenleitfähigkeit von Kupfer pro Dickeneinheit (σ/t ≈ 10⁸ S/m² gegenüber 10⁷ S/m² von Cu).

✅ Versagensmechanismen:

• Metalle versagen bei hohen Strömen aufgrund von Elektromigration (Atomverschiebung).
• Griffe aus Graphen 1.000-fach höhere Stromdichten ohne Verschlechterung.

Die wichtigsten Einschränkungen von Metallen

• Elektromigration: Hohe Ströme verdrängen Atome (die Stromdichte ist auf ~10⁶ A/cm² begrenzt).
• Oxidation: Oberflächenkorrosion (z. B. CuO) erhöht den Widerstand.
• Gewicht/Steifigkeit: Weniger geeignet für flexible oder leichte Anwendungen.

Warum ersetzt Graphen noch nicht die Metalle?

• Keine Bandlücke: Transistoren lassen sich nur schwer "abschalten".
• Skalierbarkeit: Unverfälschtes Graphen ist teuer in der Herstellung großer Platten.
• Durchgangswiderstand: Metall-Graphen-Verbindungen verlieren an Effizienz.

Wann sollte man Metalle Graphen vorziehen?

• Kosten: Kupfer ist ~100x billiger als CVD-Graphen.
• Reifegrad: Etablierte Fertigung (Drähte, PCBs).
• Stabilität: Metalle übertreffen Graphen bei hohen Temperaturen und in oxidierenden Umgebungen.

Was sind die Beeinflussende Faktoren die Leitfähigkeit von Graphenblättern?

Die elektrische Leitfähigkeit von Graphenblättern wird durch verschiedene intrinsische und extrinsische Faktoren beeinflusst, die ihre außergewöhnlichen Ladungstransporteigenschaften entweder verbessern oder verschlechtern können. Hier ist eine systematische Aufschlüsselung:

1. Strukturelle Perfektion

✅ Defekt-Dichte:

• Unberührtes Graphen (keine Defekte): ~10⁶ S/cm
• Mit 0,1% Leerstellen: Fällt auf ~10⁴ S/cm
• Korngrenzen verringern die Mobilität um 50-80%

✅ Kristalline Qualität: CVD-gewachsenes Graphen hat in der Regel eine geringere Leitfähigkeit als mechanisch abgeschälte Flocken, was auf die Multidomänenstruktur zurückzuführen ist.

2. Wechselwirkungen zwischen Substraten

✅ Unterstützt vs. suspendiert:

• Schwebendes Graphen: 200.000 cm²/(V-s) Mobilität
• Auf SiO₂: ~10.000-40.000 cm²/(V-s) (Streuung von Ladungsverunreinigungen)
• Auf hBN: Bis zu 100.000 cm²/(V-s) (atomar ebene Oberfläche)

✅ Dielektrische Umgebung: Hoch-κ-Substrate können Coulomb-Streuung abschirmen.

3. Doping-Effekte

✅ Chemisches Doping:

Dotierstoff	Änderung der Leitfähigkeit	Mechanismus
HNO₃ (p-Typ)	+300%	Injektion von Löchern
AuCl₃ (n-Typ)	+400%	Elektronen-Spende
Sauerstoff	-90%	Unterbricht das sp²-Netzwerk

✅ Gate Spannung: Ermöglicht die dynamische Umstellung von Loch- auf Elektronenleitung.

4. Temperaturabhängigkeit

Anders als Metalle zeigt Graphen:

• Bei niedrigem T (<50K): Mobilität ∝ T-¹ (Störstellenstreuung dominiert)
• Bei hohem T: Mobilität ∝ T-¹.⁵ (Phononenstreuung dominiert)
• Minimaler spezifischer Widerstand ~30 Ω/sq bei Raumtemperatur

5. Randzustände

• Zickzack-Kanten: Erhöht die Leitfähigkeit der Kanten
• Sesselkanten: Halbleitendes Verhalten
• Raue Kanten: Erhöhte Streuung

6. Ebene Nummer

• Monoschicht: Höchste Mobilität (200.000 cm²/(V-s))
• Doppelschicht: ~50% Reduktion aufgrund von Zwischenschichtstreuung
• Mehrschichtig (>10L): Nähert sich den Graphiteigenschaften (~10³ S/cm)

7. Umweltfaktoren

• Luftexposition: Adsorbiertes H₂O/O₂ verursacht p-Dotierung (~10¹² cm-² Träger)
• Vakuum-Glühen: Stellt die intrinsische Leitfähigkeit wieder her
• Verkapselung: Erhalt der Eigenschaften (z. B. PMMA/HBN-Sandwich)

Fordern Sie ein individuelles Angebot für hochwertige Graphitprodukte an.

Was sind die Anwendungen von Graphen in der Leitfähigkeit?

Die außergewöhnliche Leitfähigkeit von Graphen (∼10⁶ S/cm) und seine einzigartigen Ladungstransporteigenschaften ermöglichen transformative Anwendungen in zahlreichen Branchen.

1. Elektronik und Optoelektronik

✅ Hochfrequenz-Transistoren

• RF-Bauteile, die eine Grenzfrequenz von 427 GHz erreichen (im Vergleich zu 40 GHz für Si)
• THz-Betrieb für 6G-Kommunikation

✅ Transparente, leitfähige Elektroden

• 97.7% optische Transparenz + 30 Ω/sq Flächenwiderstand
• Ersetzt ITO in flexiblen Displays (Samsungs faltbare OLED-Patente)

✅ Zusammenschaltungen

• Stromdichtetoleranz: 10⁸ A/cm² (gegenüber 10⁶ A/cm² für Cu)
• 20% verringert RC-Verzögerung in 3nm-Knoten-ICs

2. Energie-Systeme

✅ Batterieelektroden

• Li-Ionen-Anoden: 372 mAh/g theoretische Kapazität (10× Graphit)
• Leitfähigkeitsadditiv reduziert Impedanz von 60% in NMC-Kathoden

✅ Superkondensatoren

• 550 F/g spezifische Kapazität (3× Aktivkohle)
• 10 ms Lade-/Entladezyklen

✅ Brennstoffzellen-Membranen

• Protonenleitfähigkeit: 0,1 S/cm bei 80°C (Nafion-Äquivalent)
• 50% unterer Methanolübergang

3. Fortgeschrittene Verbundwerkstoffe

✅ Strukturen für die Luft- und Raumfahrt

• Die Beladung mit 0,1 wt% erhöht die Leitfähigkeit des Verbunds auf 10-² S/cm
• Blitzschlagschutz (leitet 100 kA/m² ab)

✅ Intelligente Beschichtungen

• 50-nm-Schichten bieten EMI-Abschirmung (80 dB Dämpfung)
• Korrosionsschutz mit 10¹² Ω-cm Barrierewiderstand

4. Sensoren und Biomedizin

✅ Biosensoren

• 10-¹² M Dopamin Nachweisgrenze
• 100 μs Reaktionszeit für neuronale Schnittstellen

✅ Dehnungssensoren

• 500% Dehnbarkeit mit <5% Leitfähigkeitsverlust
• GF >500 für die strukturelle Gesundheitsüberwachung

5. Quanten-Technologien

✅ Quanten-Hall-Widerstand Standard

• Genauigkeit von 1 Teil in 10⁹ bei 10 T Magnetfeldern
• Verwendet in den Graphen-basierten Quantenstandards des NIST

✅ Supraleitende Hybride

• Näherungsinduzierte Supraleitfähigkeit bei 1,6 K
• Majorana-Fermionen-Plattformen für topologische Qubits

Unter Zentrum für Hochleistungskeramikliefern wir keramische Produkte in optimierter Qualität, die den folgenden Anforderungen entsprechen ASTM und ISO Standards, die sicherstellen hervorragende Qualität und Zuverlässigkeit.

Herausforderungen und Zukunftsperspektiven

Trotz seiner vielversprechenden Eigenschaften steht Graphen vor erheblichen Hürden. Die Herstellung von hochwertigem, fehlerfreiem Graphen in großem Maßstab bleibt eine Herausforderung. Aktuelle Verfahren wie die chemische Gasphasenabscheidung (CVD) sind teuer und führen zu unvollkommenen Schichten, die Defekte aufweisen, die die Leitfähigkeit verringern. Außerdem müssen bei der Integration von Graphen in bestehende Halbleiterfertigungsprozesse Kompatibilitätsprobleme überwunden werden, da Graphen keine natürliche Bandlücke hat, was seine Verwendung in Transistoren erschwert.

Die laufende Forschung befasst sich jedoch mit diesen Herausforderungen. Fortschritte bei den Synthesetechniken, wie die Rolle-zu-Rolle-Produktion, verbessern die Skalierbarkeit und senken die Kosten. Es werden Dotierungs- und Funktionalisierungsstrategien entwickelt, um die Eigenschaften von Graphen zu verändern, einschließlich der Einführung einer Bandlücke für Halbleiteranwendungen. Mit Blick auf die Zukunft könnte Graphen die Elektronik, die Energiespeicherung und darüber hinaus revolutionieren und möglicherweise Metalle in bestimmten Nischen ergänzen oder ersetzen.

✅ Aktuelle Herausforderungen:

• Skalierbarkeit: Produktion von großen, fehlerfreien Blechen.
• Kosten: Hohe Produktionskosten.
• Integration: Kompatibilität mit bestehenden Technologien.

✅ Zukunftsperspektiven:

• Verbesserte Synthesemethoden (z. B. Rolle-zu-Rolle-CVD).
• Maßgeschneiderte Eigenschaften durch Dotierung und Funktionalisierung.
• Sie können Metalle in flexiblen und transparenten Anwendungen ersetzen.

Die Fähigkeit von Graphen, Elektrizität zu leiten, ist bemerkenswert und kann mit Metallen wie Kupfer und Silber konkurrieren und sie in einigen Fällen sogar übertreffen. Seine einzigartige elektronische Struktur, die durch Dirac-Kegel und ballistische Leitung gekennzeichnet ist, ermöglicht außergewöhnliche Leistungen bei einem Bruchteil des Gewichts und der Dicke herkömmlicher Leiter. Auch wenn Herausforderungen wie Skalierbarkeit und Kosten bestehen bleiben, ist das Potenzial von Graphen, Elektronik, Energiespeicherung und Nanotechnologie zu verändern, unbestreitbar.

Wenn die Forschung weiter voranschreitet, wird Graphen Metalle vielleicht nicht vollständig ersetzen, aber es könnte sie in Anwendungen ergänzen, bei denen Flexibilität, Transparenz und geringes Gewicht von größter Bedeutung sind. Der Weg zur Entfaltung des vollen Potenzials von Graphen ist noch lang, und kontinuierliche Investitionen in Forschung und Entwicklung sind entscheidend. Wissenschaftler, Ingenieure und Innovatoren sind aufgerufen, die Möglichkeiten von Graphen zu erforschen und den Weg für eine Zukunft zu ebnen, in der dieses Wundermaterial die Leitfähigkeit neu definiert.
